Einzelabsaugung

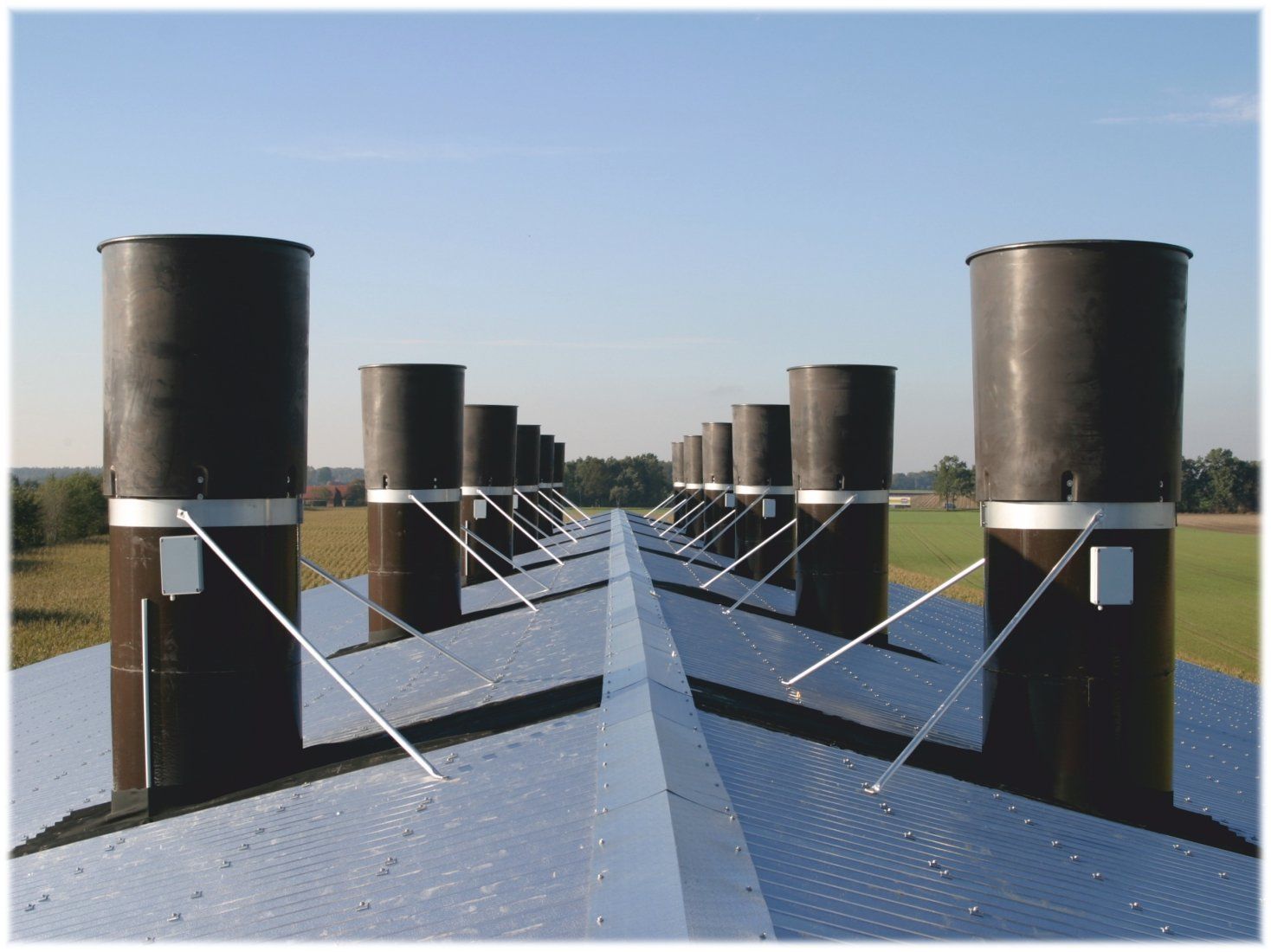

Bei der Einzelabsaugung wird durch senkrechte Abluftkamine die Luft direkt aus dem Abteil geblasen. Es ist dabei nicht notwendig waagerechte Abluftkanäle zu bauen. Vorteil davon ist, dass man nur einen sehr geringen Widerstand hat um die Luft aus dem Abteil zu bekommen. Es hat jedes Abteil für sich eine eigene Lüftung. Durch große Lüfterbaureihen ist es möglich sich an die jeweiligen Lüftungsanforderungen individuell anzupassen. Der Einbau einer Einzelabsaugung ist sehr variabel in jeder Bauhülle einsetzbar und die Anlagenkontrolle sehr einfach. Der geringe Reinigungsaufwand und die hohe Energieeffizienz bei ETAvent-Technik runden das Gesamtkonzept ab.

Zentralabsaugung

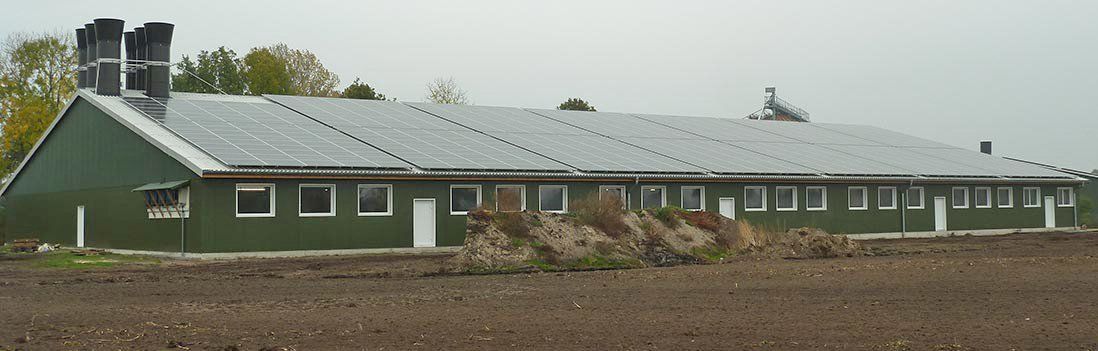

Anders als bei der Einzelabsaugung wird bei der Zentralabsaugung die Abluft in einem waagerechten Abluftsammelkanal gebündelt.

Durch Ansaugstutzen in den Abteilen, die mit einer Motorgesteuerten Absperrklappe versehen sind, gelangt die Abluft in den zentralen Kanal. Je nach bedarf öffnet oder schleißt die Absperrklappe mehr oder weniger. Im Abluftsammelkanal wird die Abluft gebündelt und durch wenige aber große Abluftventilatoren durch senkrechte Abluftkamine nach außen befördert. Auch im Abluftsammelkanal ist es möglich durch Anströmdüsen eine Verbesserung der einströmenden Luft zu erzielen.

Durch Gruppenschaltung ist es möglich nicht benötigte Abluftventilatoren abzustellen. Absperrklappen an den im Moment nicht im Betreib befindlichen Abluftrohren verhindert das Luft falsch durch den Kamin gezogen wird.

Ober-/Unterflurabsauger

Bei der Unterdruckanlage gibt es zwei verschiedene Systeme der Abluftführung, die Oberflur- und die Unterflurabsaugung. Sie unterscheiden sich nur von dem Ort der Absaugung der Abluft.

Oberflurabsaugung:

Die Oberflurabsaugung ist die übliche Art der Abluftführung. Die Ansaugstutzen befinden sich im Bereich der Stalldecke. Durch sie wird die Raumluft entweder unmittelbar durch Abluftrohre ins freie Befördert (Einzelabsaugung) oder in einen Querkanal (Zentralabsaugung).

Unterflurabsaugung:

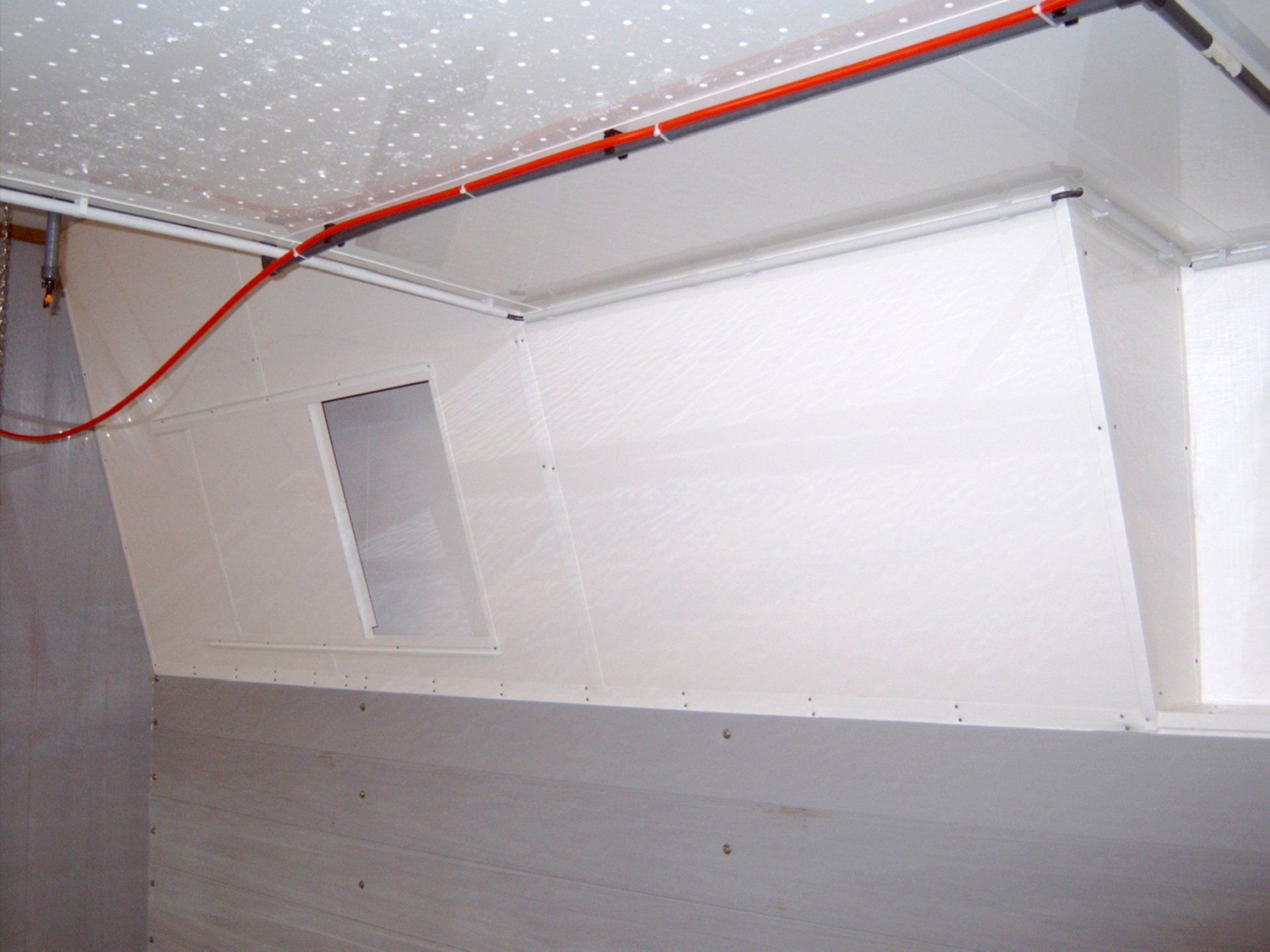

Bei der Unterflurabsaugung wird die Luft nicht unterhalb der Stalldecke, sondern unter dem Spaltenboden abgesaugt. Dadurch sollen die Schadgase aus der Gülle nicht erst in den Tierbereich gelangen, sondern direkt aus dem Abteil geführt werden.

Bei der Unterflurabsaugung gibt es zwei Möglichkeiten der Abluftführung. Es ist möglich die Ansaugstutzen vom Zentralabluftsammelkanal an der Wand bis unter die Spalten zu führen oder durch einen Abluftsammelkanal unter dem Zentralgang durch Absperrklappen im Güllekeller abzusaugen.

Produkte Abluftsysteme

Abluftrohre

Abluftrohre aus PU-Hartschaum

Abluftrohre aus FCKW-freiem, hochdämmfähigem Polyurethan-Hartschaum, außen mit UVstabilisierter GFK-Beschichtung, innen optional mit hydrophobiertem Mineralvlies oder mit GFK-Beschichtung.

Dieses System an Abluftkomponenten wird ständig weiterentwickelt, somit sind Sie gut gerüstet für Ihre Planungsaufgaben.

Die Vorteile im Überblick:

für jeden handelsüblichen Ventilator der entsprechende Abluftkamin von Ø 370–920 mm
sehr umfangreiches Zubehörprogramm
Reduzierung von Kondenswasser
Schallreduzierung um bis zu 5 dB(A)
DLG geprüft

Datei herunterladen

Reve „vario-clip®“ Abluftrohrsystem

Der Trend zu immer größeren Kamindurchmessern, mehr Exportanteil und gestiegene Transportkosten waren der Leitgedanke zur Entwicklung des Systems.

Hierbei sollten die Vorteile des Vollrohres weitestgehend beibehalten werden, was auch gelungen ist. Die Standardlänge von 1 m wurde auf Kundenwunsch auf 1,5 m verlängert, um bei Bedarf in einem Rohrsegment Verschlussklappe und Ventilator unterbringen zu können. Bei der Entwicklung sind zusätzliche Produktvorteile entstanden, die das System zu einer interessanten Alternative zum Vollrohr werden lassen.

Das Angebot an Zubehörbauteilen entspricht weitgehend dem herkömmlichen Abluftrohrsystem.

Datei herunterladen

Ventilatoren

ECblue Energiesparventilator

Energieeinsparung

Der ECblue von Ziehl Abegg ist ein Ventilator mit äußerst niedrigem Energiebedarf. Die integrierte Steuerung ermöglicht eine optimale Ansteuerung gegenüber bestehenden Systemen.

Die Vorteile im Überblick:

Modernste EC-Technik, entwickelt für Anwendung in der Landwirtschaft
Geräuscharme und sehr energiesparende Technik
Exakte Drehzahlregelung durch integrierte EC-Steuerelektronik

Diffusor

Die Konstruktion besteht aus Polyethylen.

Der Diffusor ermöglicht ein verlustfreies Ausströmen der Abluft, wodurch eine Volumenstromzunahme bis zu 15% erreicht wird, d.h. bei gleicher Luftmenge ist eine Energieeinsparung bis zu 15% möglich.

Weitere Effekte:

Bessere Luftvermischung
Eintretendes Regenwasser wird größtenteils außen am Abluftrohr abgeleitet.
Der separate Befestigungssatz für den Diffusor ermöglicht die einfache Montage.

Regenhauben

Regenhaube

Inkl. dreiteiligem Befestigungssatz aus Edelstahl.

Type Regenhaube 370–1270

Abluftrohrtype

Vollrohr und Clip-System

Innendurchmesser Abluftrohr

370–1270 mm

Material

UV-stabilisiertem und glasfaserverstärktem Polyester

Farbtöne

braun oder lichtgrau

Type Regenhaube 370–1270 mit Vogelschutzgitter

Abluftrohrtyp

Vollrohr und Clip-System

Innendurchmesser Abluftrohr

370–1270 mm

Material

UV-stabilisiertem und glasfaserverstärktem Polyester

Farbtöne

braun oder lichtgrau

Verschlussklappe

Verschlussklappe MRU

Die Modul-Verschlussklappe mit Stellmotor bietet vielfältige Einsatzmöglichkeiten:

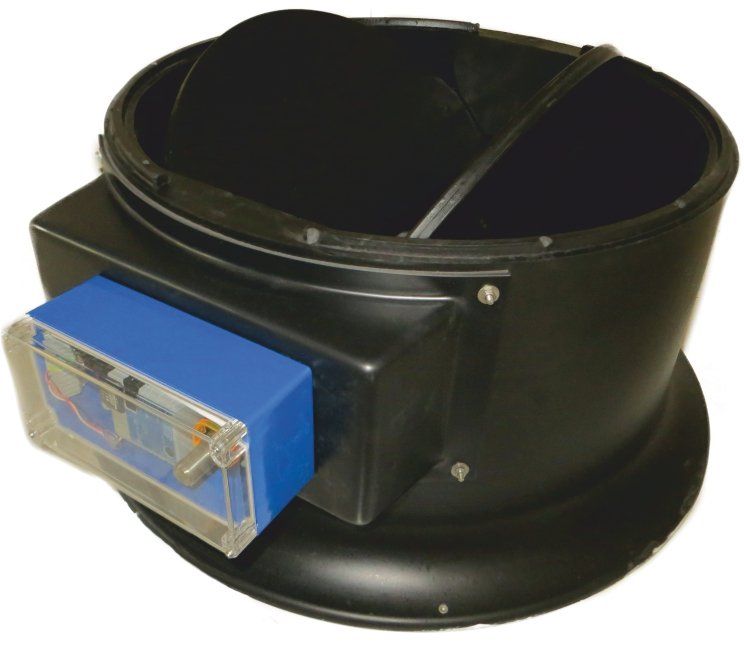

Als Mess- und Drosseleinheit im Abluftkamin, als Ausblaseinheit in der Wand und als Absaugmodul vom Abteil in den Sammelkanal. Aus dämmendem PU-Hartintegralschaum mit integrierter Anströmdüse, die eine Volumen-stromsteigerung bis zu 10 % bewirkt. Strömungstechnisch optimiert bietet diese ein gleichmäßiges und lineares Strömungsverhal-ten. Lieferung als Modul mit montiertem Stellmotor, anschlussfertig erhältlich in den Größen von Ø 420 bis 1.270 mm.

Datenblatt MRU
